全自动缆道测控台应用介绍

1.产品介绍

BR.ELQ-2型是专为水文缆道测流研制的自动化控制系统平台，控制缆道绞车驱动测流铅鱼装置完成水文信息采集。测控台与起点距水深计数器、河底信号装置、水下信号器共同构成水文缆道全自动测量系统。

2.产品特点

该设备具有技术先进、运行可靠、操作简便、故障率低等特点，是符合水利部水文缆道整改建设规划的新型水文缆道综合测量设备之一，能广泛适用于我国水文缆道站的新建与改造工程。

3.技术参数

3.1 绞车控制功能
(1)供电电源:380V±10%(或220V±10%)，50Hz ;
(2)驱动电机:1.5-7.5kw，普通三相(或单相)交流电机;
(3)行车速度:0-1.0m/s;
(4)电机变频频率:0-50Hz;
(5)减速制动时间<0.5s ;
(6)限位控制:河底信号停车控制;测点定位自动停车控制;垂直控制同上满足垂直电机自锁;
(7)变频器配置: 可配置一台变频分时拖动水平电机和垂直电机;也可配置两台变频器，分别拖动水平电机和垂直电机，稳定性好于单变频配置 。

3.2 缆道定位:
起点距:
(1)测距传感器;
(2)计数显示:-99.9-999.9m  分辨率:0.1m ;
(3)修正系数:0.000 -999.0;
(4)显示:大字符LED显示;
入水深:
(1)光电传感器;
(2)计数显示:-99.99-99.99m  分辨率:0.01m;
(3)修正系数:0.000-999.0;
(4)显示:大字符LED显示;

4.工作模式

（1）自动模式，根据断面及水位信息，自动布设垂线，两个串口分别与PLC及信号采集系统通信，信号采集系统反馈起点距信息，电脑计算后通过PLC控制铅鱼的水平及垂直位置，并采集入水、河底、流速仪信号，完成一条垂线的测量，然后继续完成其他垂线的测量，计算出流量信息，在正常测流过程中，自动模式可完全满足需要。

（2）手动模式，与下位机通信，采集起点距、入水、河底、流速仪信号并计算流量，手动模式仅在突发意外状况下做应急备用；

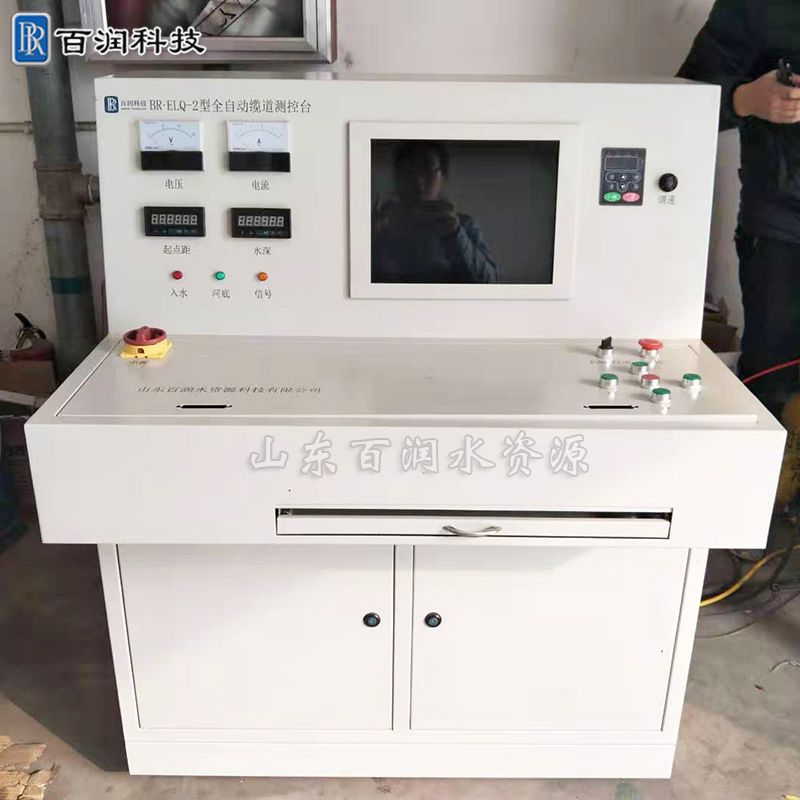

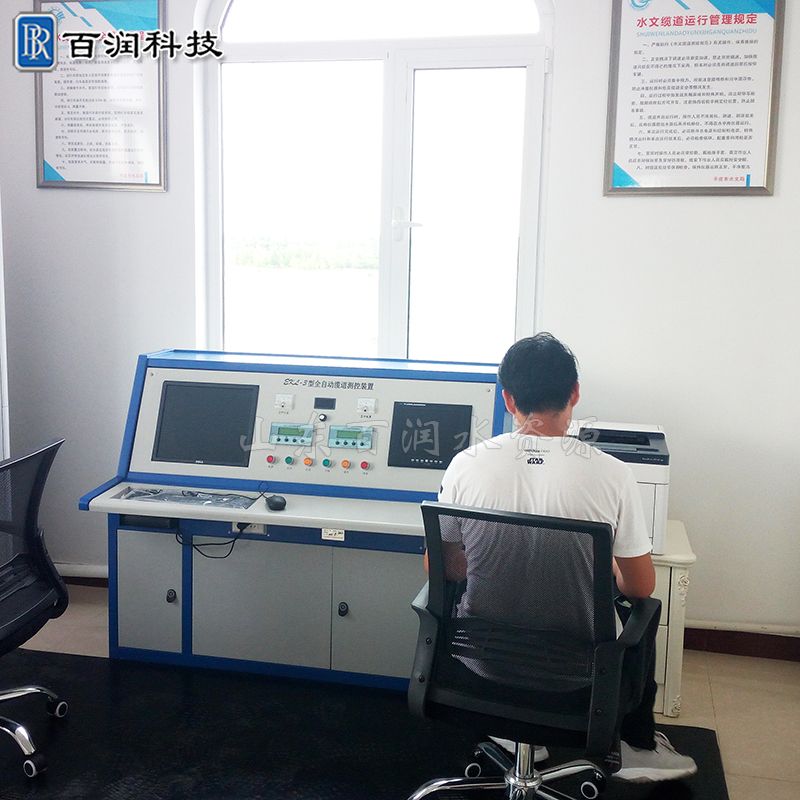

5.产品图片
