仪器主要功能特点及性能指标

1功能特点

(1) 适应于四种基本堰型：三角堰、 矩形堰、 等宽堰、 巴歇尔槽；

(2) 配套有专用的手机端数据采集 APP，可通过手机实现测量数据的远程分享，并可将每次的测量数据自动发送到客户指定的邮箱；

(3) 定位功能（选配）：支持 GPS 定位及北斗定位，可自动记录每次测量任务的地理位置信息；

(4) 高精度信号采集模块，24 位采集精度，测量数据真实有效；

(5) 大屏幕彩色液晶触摸屏，触控操作，关键数据密码保护；

(6) 曲线显示流量变化趋势及液位变化趋势；

(7) 友好的人机交互界面，图文结合，无需专业知识即可对仪器进行操作；

(8) 仪器带有微型打印机，可现场直接打印测量数据；

(9) 可与电脑连接，将测量数据输出至电脑，便于用户对数据进行统计分析；

(10) 可存储10000次的测量历史记录；

(11) 内含大容量锂电池，一次充电可连续测量72小时；

(12) 流量计内置智能化电源管理系统，延长电池使用寿命；

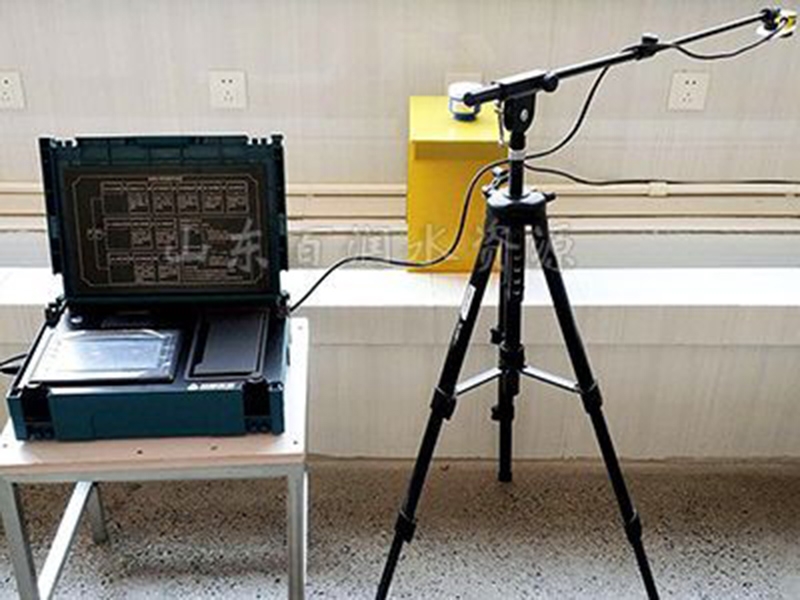

(13) 手提箱式设计，整机重量轻，方便用户携带，防水等级IP65。

2技术指标

(1) 流量测量范围：0～40m3/S；

(2) 流量测量频次：3次/秒；

(3) 液位测量误差：≤0.5mm；

(4) 流量测量误差：≤±1；

(5) 信号输出方式：蓝牙、USB，配套有专用的电脑端PC软件及手机端数据采集APP；

(6) 定位功能（选配）：支持GPS定位及北斗定位，可自动记录每次测量任务的地理位置信息；

(7) 打印功能：自带有热敏打印机，可现场打印测量的数据，也可导出表格至计算机打印；

(8) 工作环境湿度：≤85；

(9) 工作环境温度：-10℃～＋50℃；

(10) 充电电源：AC 220V±15；

(11) 内置电池：DC 16V锂电池,电池供电连续工作时间：72小时；

(12) 外形尺寸：400mm×300mm×110mm；

(13) (13)整机重量：2Kg。

关于数据的准确性

明渠堰槽流量计的工作原理是在明渠中设置标准的量水堰槽，使流过堰槽的水的流量与水位呈单值关系，并按规定的位置测量水位，通过相应的公式计算出流量。根据原理可知，流量计测量的水的流量准确性，除了现场需要有规范的量水堰槽以外，流量只与水位高度呈单值关系，因此，水位的准确性是流量检测的关键，我们采用的液位计是高品质超声波液位计，这款液位计无论在数据的准确性，还是产品的抗干扰耐腐蚀性，都能满足现场测量的需求。

有了准确的液位检测，对于计算公式，我们充分的研究了《JJG711-1990 明渠堰槽流量计检定规程》，对测量数据做了大量的比对工作，经过实验说明，HX-F3型便携式明渠流量计根据检定规程的计算没有误差。

实验数据：
