RQ30 非接触式雷达测流设备

1.产品介绍
RG-30非接触流速测量实现快速、稳定、准确测量河流流速。该设备自带垂直角度修正传感器，可以在固定安装盒移动过程中（例如索道）测得 可靠数据。另外，雷达传感器可以在河流两用（可以输入与主流夹角）、渠道、柔性缆道上测量流速。
2.技术指标
产品类型：平板雷达（多阵元）
测量原理：多普勒
适应水流方向：顺流、逆流可选
河流/渠道类型可选：
1)极平缓一致水面
2)一般平缓河麵道
3)一般性河麵道
4)湍急性河流/渠道
5)极湍急性河麵道
6)飞溅性水流
适应气候条件：全天候工作，适合在暴雨和暴雪天气工作
控制方式：硬件触发、软件协议并行控制
雷达波段和频率：Ka波段；24.160 GHz (关键要求）
数据釆集时间：5到2408可调
测量间隔时间设定范围：
工作方式1: 8 s到5 h可调；
工作方式2:外部设备硬件触发；
工作方式3: RS485、SDI-12口命令；
一次测量中流速数据输出方式：
1)移动平均
2)去除大数平均
3ZUI小值平均
4)中值平均雷达波束角：12°
雷达垂直方向角度调整范围：30-60° (自动补偿）
垂直角度自动跟踪分辨率和精度：分辨率0.1°;精度1°
雷达水平方向角度：可以设置
雷达探头距离水面距离：0.5 m到30 m
流速测量范围：0.15 m to 15 m/s
分辨率和误差：±0.02 m/s; ±1 %
模拟接口： 4-20 mA,可接入集成水位、温度、气象 环境等其它传感器
数字接口： RS232; RS-232 (TTL) ,RS-AS5A; RS485B (1200 Baud -115200 Baud); SDI-12(1200 Baud)
传输波特率：1200-192000
自动输出结果：流速、角度、信噪比和数据质量分析9个信号 质量子项）等、可设置多种ASCII码协议。
重启工作模式：
1)硬重启：去除缓存内上个测次所有历史数据，以新数据开始计算当前流速
2)软重启：缓存内保留上个测次所有历史数据结合新数据开始计算当前流速
模拟调试功能：信号质量和噪声动态图形显示，便于调整。
指挥和集成功能：
对于复杂性断面，可由一台主机指挥另二台同类型雷达流速传 感器工作，实现三台传感器联合同步工作。
电源：5.5-30VDC
电源保护：具有电源接错和过压保护功能 电流：＜130mA (测量时）
休眠时：小于1mA
工作温度：-35°C-f60°C
存储温度：-40°060°C
内置防雷标准：0.6kWPpp
野外防护等级：IP 68

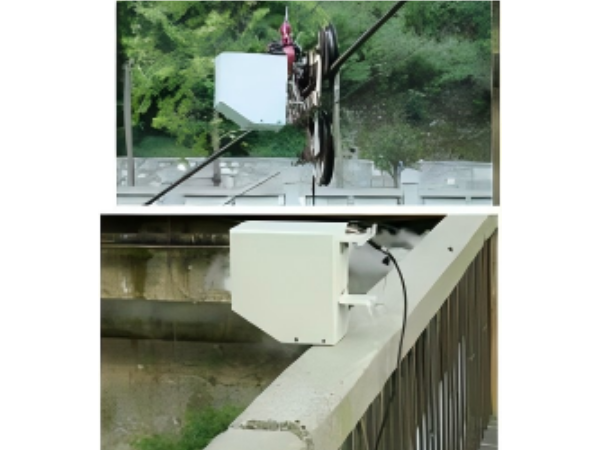

3.产品图片
