缆道式泥沙在线监测系统

一、系统概述

缆道式泥沙监测系统是将泥沙监测仪安装在铅鱼上可实现单沙点测沙、缆道多点测沙，有积时法或积深法两种测量方法，也可便携式测量，实现多站共用。泥沙监测仪带自动清洗功能，清洗时间和清洗频率可设定。

二、系统组成

缆道式泥沙监测系统主要由泥沙监测仪、水下全防水控制系统（含供电、无线传输、数据存储处理主机等）、笔记本电脑、数据管理软件和缆道固定装置等组成。适用于天然河道、渠道、水库等水体中悬移质泥沙含沙量不超过120kg/m³的水体测量。

三、系统方案

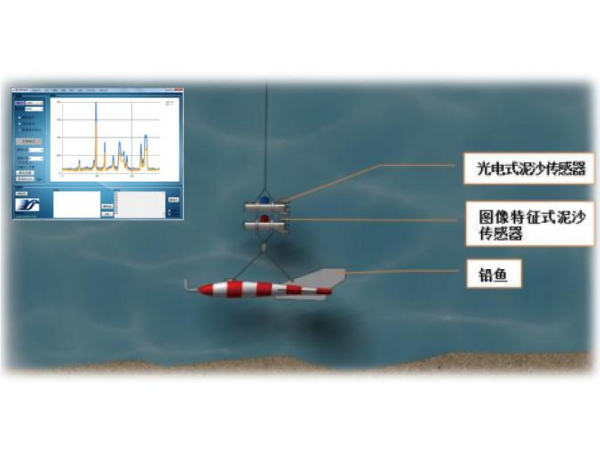

固定在铅鱼上的方式，选用传感器为多光谱光电或图像特征式泥沙传感器。此方案在铅鱼吊索上安装光电式水体泥沙传感器和图像特征式泥沙传感器各一部，随铅鱼潜航至不同位置和深度，对河流湖泊水土泥沙含量进行快速测量，也可以在不同深度同时布设传感器，同时监测不同深度泥沙含量。

四、技术参数

工作原理：光学逆投影成像技术

测量范围：0.001-45kg/m³（标准），120kg/m³（定制）

分辨率：0.0001kg/m³

测量误差：±5%

响应时间：<1s

测量环境温度：0到55℃

存储温度：-20到65℃

主要材质：316L不锈钢、钛合金、蓝宝石、氟橡胶等

自动清洗功能：配自动清洁刷，保证数据的准确性

深度传感器工作深度：0-100m，精度：0.01m

温度传感器测量范围：-20℃-80℃，准确度：0.1℃

防水等级：IP68

耐压范围：0-50m水深标配，ZUI大到100m（定制）

满足标准：符合GB/T15966-2017《水文仪器基本参数及通用技术条件》的要求

五、系统特点

1、多种应用方式：单沙点测沙、缆道多点测沙（积时法/积深法）、便携式测沙；2、自动采集及处理泥沙数据，实现水下数据采集和存储，可存储5年以上的数据，保证系统入水后数据采集的准确性和完整性；

3、携带方便，可实现多站共用，一个人可以完成测量；

4、测量时间短，随意选择测量点；

5、可充电锂电池供电，工作时间持续测量12小时以上；

6、可输入水位和流量，自动计算出输沙率；

7、生成水文规范报表，可直接参与资料整编，软件功能可定制。
